我司首席技术官杨甫博士联合苏州大学李耀文教授最新Angew：挥发性钙钛矿墨水可在环境大气中快速刮涂纯相FAPbI3钙钛矿太阳能电池和组件

       尽管使用实验室规模的旋涂方法，钙钛矿光伏器件在器件效率和稳定性方面取得了巨大成功，但由于钙钛矿结晶的复杂性，对高通量和具有成本效益的解决方案的需求仍未得到解决，并且很少有报道。

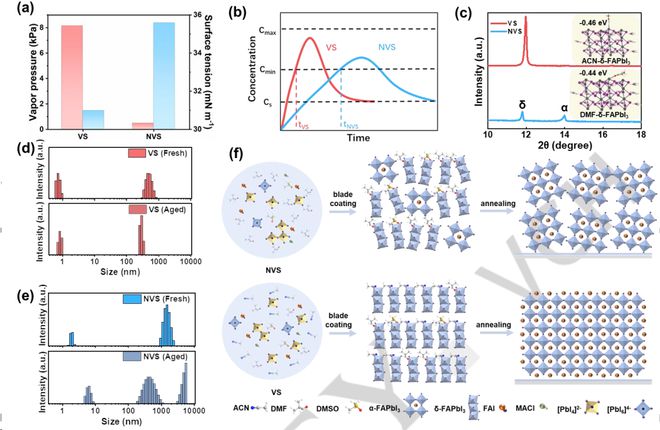

       我司首席技术官杨甫博士联合苏州大学李耀文教授等人提出了一种稳定的前驱体墨水设计策略来控制溶剂挥发和钙钛矿结晶，从而实现相纯FAPbI₃钙钛矿太阳能电池（pero-SC）在环境下的宽速度窗口印刷（0.3至18.0 m/min）气氛。 FAPbI₃钙钛矿前驱体墨水采用挥发性乙腈（ACN）作为主要溶剂，DMF和DMSO作为配位添加剂，有利于提高墨水稳定性，抑制咖啡环和复杂的中间FAPbI₃相，提供高质量的无针孔和具有大尺度均匀性的纯相 FAPbI₃ 钙钛矿薄膜。

       最终，小面积FAPbI₃ pero-SC（0.062 cm²）和大面积组件（15.64 cm²）分别实现了 24.32% 和21.90%的显著效率，而当打印速度加快时，器件的 PCE 可以保持在 23.76%。增加至 18.0 m/min。具体来说，未封装的器件表现出优异的运行稳定性，T90超过1350小时。这项工作代表了朝着可扩展、经济高效的高性能和高产量钙钛矿光伏制造迈出的一步。

Yuan, Linhao, Chen, Xining, Guo, Xianming, Huang, Shihao, Wu, Xiaoxiao, Shen, Yunxiu, Gu, Hao, Chen, Yujin, Zeng, Guixiang, Egelhaaf, Hans-Joachim, Brabec, Christoph J., Yang, Fu, Li, Yaowen, Li, Yongfang, Angew. Chem. Int. Ed. 2023, e202316954.

https://onlinelibrary.wiley.com/doi/10.1002/anie.202316954
